B52 Stratofortress

Aviones > Indice de Naves > Bombarderos

El Boeing B-52 Stratofortress es un bombardero estratégico subsónico de largo alcance, propulsado por motores de reacción, fabricado por la compañía estadounidense Boeing y que está en servicio en la Fuerza Aérea de los Estados Unidos (USAF) desde 1955.
A partir de la obtención del contrato el 5 de junio de 1946, el B-52 pasó por varias etapas de diseño; desde el primer prototipo de ala recta propulsado por seis motores turbohélice hasta el prototipo final YB-52, de ala en flecha y propulsado por ocho turborreactores. El avión realizó su primer vuelo el 15 de abril de 1952 con "Tex" Johnston como piloto de pruebas.

El B-52 Stratofortress reemplazó gradualmente al Convair B-36 entre 1955 y 1959. Aunque fue construido para portar armas nucleares en las misiones de disuasión de la Guerra Fría, y tras haber participado en un gran número de guerras, el Stratofortress solamente ha lanzado municiones convencionales. Hoy en día sus capacidades de bombardeo convencional son más importantes para la consecución de los objetivos de la USAF, para los cuales su gran radio de acción y capacidad de carga de hasta 32 toneladas de armamento han probado su valía.

La USAF ha tenido a los B-52 en servicio activo desde 1955, inicialmente con el Mando Aéreo Estratégico. En 1992, con la disolución de ese mando, todos los aviones fueron absorbidos por el Mando de Combate Aéreo, y en 2009 pasaron a formar parte del recién creado Mando de Ataque Global de la Fuerza Aérea. Su mayor rendimiento a velocidades subsónicas elevadas y sus costes de operación relativamente bajos han mantenido al B-52 en servicio a pesar de la llegada de aviones más modernos con intención de reemplazarlo, como el experimental North American XB-70 Valkyrie, el supersónico Rockwell B-1 Lancer y el furtivo Northrop Grumman B-2 Spirit. En enero de 2005, el B-52 se convirtió en la segunda aeronave, después del bombardero británico English Electric Canberra, en cumplir 50 años en servicio continuado con su operador principal. En 2009, ya existían seis aviones formando parte de esa lista de longevidad; los otros cuatro son el Tupolev Tu-95 soviético, y los estadounidenses Lockheed C-130 Hercules, Boeing KC-135 Stratotanker, y Lockheed U-2.

Primer vuelo y pruebas con los prototipos

Avión de pruebas YB-52, con cabina de burbuja similar a la del B-47 Stratojet.Las pruebas en tierra realizadas el 29 de noviembre de 1951 sobre el prototipo XB-52 provocaron un fallo del sistema neumático del avión durante unas comprobaciones a máxima presión, que tuvo como resultado una explosión que dañó gravemente el borde de salida del ala. El prototipo fue devuelto a la nave de producción para ser reparado. Por culpa de este percance se continuó probando con el YB-52, el segundo XB-52 modificado con más equipamiento operacional, y realizó su primer vuelo el 15 de abril de 1952. Fue un vuelo de 2 horas y 21 minutos desde Renton Field en Renton, Washington, hasta la Base de la Fuerza Aérea Larson (en el mismo estado) con el piloto de pruebas de Boeing Alvin M. "Tex" Johnston y el teniente coronel de la Fuerza Aérea Guy M. Townsend. El XB-52, una vez reparado, siguió sus pasos el 2 de octubre de 1952. El desarrollo completo, incluyendo 670 días en el túnel de viento y 130 días de comprobaciones aerodinámicas y aeroelásticas, culminó con las pruebas en vuelo sin problemas. Animada, la Fuerza Aérea incrementó su pedido a 282 bombarderos B-52. Diseñar el B-52 había requerido tres millones de horas de ingeniería (cuando el B-29 Superfortress por ejemplo sólo había requerido 153.000 horas).

Características generales

El B-52 es un

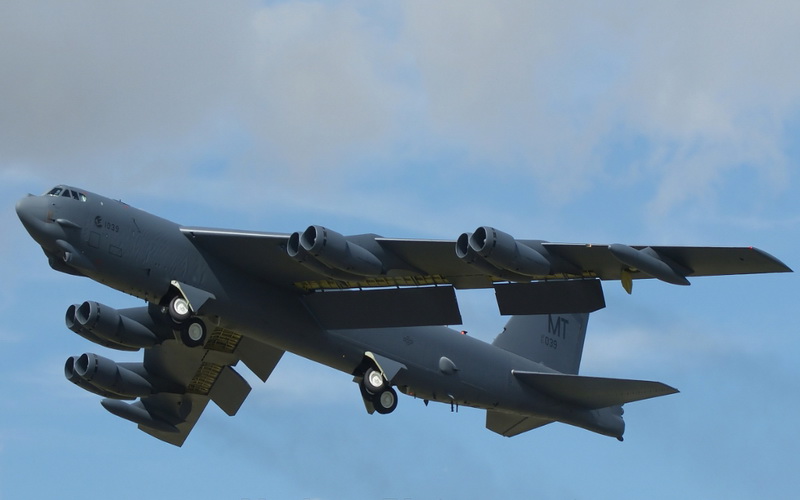

bombardero pesado de largo alcance que puede llevar a cabo varios tipos de misiones. Se trata de un avión con ala en flecha de 35°, ocho motores de reacción montados por parejas en cuatro soportes subalares, y tren de aterrizaje principal de cuádruple biciclo con dos ruedas adicionales bajo ala. Una característica notable del tren de aterrizaje es la capacidad de girar el tren principal hasta 20° con respecto a la línea central del avión para aumentar la seguridad durante aterrizajes con viento cruzado. Es capaz de volar a altas velocidades subsónicas a altitudes de hasta 15 km. Puede portar armamento convencional guiado de precisión o nuclear con capacidad de alcance a nivel mundial.

En un conflicto convencional, el B-52 puede llevar a cabo ataques estratégicos, apoyo aéreo cercano, interdicción aérea, ofensivas aéreas y operaciones marítimas. El uso del reabastecimiento en vuelo hace que el B-52 tenga un alcance sólo limitado por el aguante de la tripulación. Sin el repostaje en vuelo, su radio de acción es de unos 14.000 km. Es altamente efectivo cuando se usa para vigilancia marítima, pudiendo asistir a la Armada en operaciones antibuque y colocación de minas. Dos aviones B-52, en dos horas, pueden monitorizar hasta 364.000 kilómetros cuadrados de superficie oceánica.

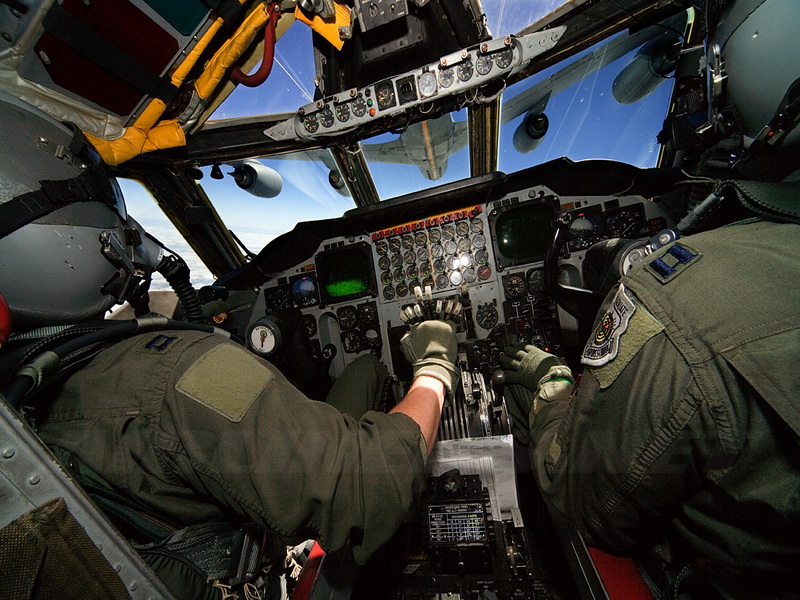

Los pilotos usan gafas de visión nocturna para mejorar su visión en la noche; estas proporcionan mayor seguridad durante las operaciones de vuelo a bajo nivel incrementando la habilidad del piloto para ver bien el terreno, evitar los radares enemigos y ver otras aeronaves en un entorno sin luces.

Actualizaciones y modificaciones

En noviembre de 1959, el Mando Aéreo Estratégico inició el programa de modificación Big Four (también conocido como Modification 1000) para todos los B-52 operacionales excepto para los últimos modelos B. El programa fue completado en 1963. Las cuatro modificaciones fueron:

1.Capacidad para realizar interdicción aérea todo tiempo a baja altitud (por debajo de los 150 metros) como respuesta a los avances en defensas de misiles de la Unión Soviética. Se estimaba que los vuelos a baja cota hubieran acelerado al menos 8 veces la fatiga estructural de los aparatos, requiriendo costosas reparaciones para aumentar la vida de servicio.

2.
Capacidad para lanzar misiles nucleares de largo alcance AGM-28 Hound Dog.

3.
Capacidad para lanzar señuelos ADM-20 Quail.

4.
Un avanzado equipo de contramedidas electrónicas.
La capacidad para portar hasta 20 misiles nucleares AGM-69 SRAM fue añadida a los modelos G y H a partir de 1971. Las fugas de combustible debido al deterioro de las abrazaderas Marman siguieron afectando a todas las variantes del B-52. Con este fin, los aviones fueron sometidos a los programas Blue Band (1957), Hard Shell (1958), y QuickClip (1958). Éste último equipó correas de seguridad que impiden un pérdida de combustible catastrófica en caso de que falle una abrazadera.

Los continuos problemas con la aviónica avanzada se abordaron en el programa Jolly Well, completado en 1964, que mejoró componentes del computador de terreno y el computador navegacional de bombardeo AN/ASQ-38. La actualización MADREC (Malfunction Detection and Recording) equipó un sistema de registro y detección de funcionamientos defectuosos en la mayoría de los aviones existentes en 1965. Éste podía detectar fallos en aviónica y en sistemas de computadores de armas, y fue esencial para la monitorización de los misiles Hound Dog. La capacidad de contramedidas electrónicas del B-52 fue ampliada con los programas Rivet Rambler (1971) y Rivet Ace (1973).

Sistema de visión electro-óptico (EVS) y misiles crucero

Con el fin de mejorar la capacidad de operar de forma segura a bajo nivel durante el día y la noche, se incorporó el sistema de visión electro-óptico (EVS) AN/ASQ-151 a los B-52G y H entre 1972 y 1976,



consistente en un sistema de sensores infrarrojo de barrido frontal (FLIR) y televisión de bajo nivel de luz (LLLTV) montados en unos salientes
bajo el morro.

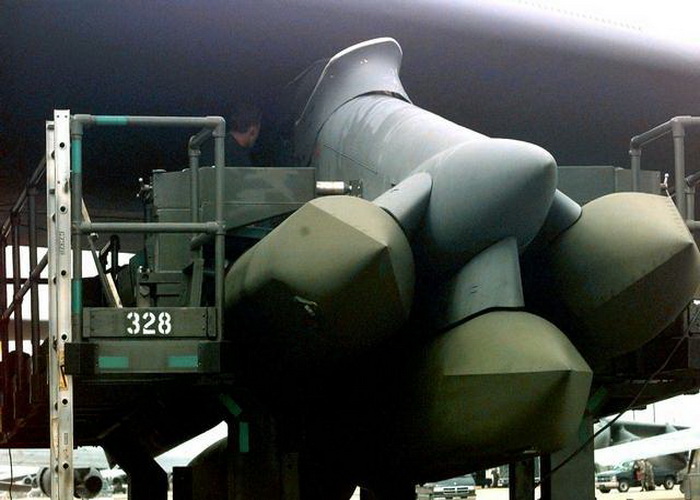

Con intención de mejorar aún más la capacidad ofensiva de los B-52, se decidió adaptarlo para el uso de misiles de crucero lanzables desde el avión (ALCM por sus siglas en inglés; Air Launched Cruise Missiles). Después de probar tanto el AGM-86 ALCM respaldado por la Fuerza Aérea como el BGM-109 Tomahawk respaldado por la Armada, se eligió el AGM-86B para ser utilizado por el B-52 (y finalmente por el Rockwell B-1 Lancer). Fueron modificados un total de 194 aviones B-52 G y H para poder portar 12 misiles AGM-86 en pilones subalares, y 82 B-52H fueron modificados una vez más para poder llevar otros 8 misiles en una lanzadera rotativa dentro de la bodega de bombas de la aeronave. Con el fin de cumplir los requisitos del tratado SALT II sobre aviones armados con misiles de crucero, los B-52G armados con misiles de crucero fueron modificados con un carenado de encastre alar distintivo para que los satélites de reconocimiento los identificasen fácilmente. Como se asumió que todos los B-52H fueron modificados, este modelo no requirió modificaciones visuales adicionales. En 1990
entr\'f3 en servicio el misil de crucero con capacidad furtiva AGM-129 ACM. Aunque en un principio estaba previsto que reemplazara al AGM-86, su alto coste y el final de la Guerra Fría supusieron la parada de su producción después de sólo 450 unidades fabricadas. A diferencia del AGM-86, del AGM-129 no se construyeron versiones convencionales (no nucleares).

Pod LITENING


En 2007 el B-52H fue equipado con el pod de búsqueda de objetivos LITENING, dispositivo encargado de incrementar la eficacia en combate del avión durante el día, la noche y bajo condiciones atmosféricas desfavorables en el ataque a objetivos terrestres con una variedad de armas bajo guiado láser a distancia. Además con la ayuda del sensor infrarrojo de barrido frontal (FLIR) de alta resolución para obtener la visualización del rango infrarrojo del espectro electromagnético y de la cámara CCD para obtener imágenes del objetivo en la parte visible del espectro, esta tecnología también podría utilizarse para transmitir en tiempo real para redes de comunicaciones terrestres y agencias gubernamentales para reunir información de inteligencia del campo de batalla, evaluar daños en el campo de batalla, evaluar actividades terroristas y actividad de la lucha contra las drogas, aumentando las capacidades y usos del avión.

Variantes

B-52A
De la primera versión de producción, el B-52A, sólo se construyeron tres aviones, y todos fueron prestados a Boeing para las pruebas en vuelo. El modelo de producción B-52A difiere de los prototipos en varios aspectos. La sección delantera del fuselaje fue rediseñada, la cabina de burbuja con asientos en tándem fue reemplazada por una cabina convencional con asientos lado a lado y también se le hizo una extensión del morro de 53 cm para alojar más aviónica y un sexto tripulante, el oficial de guerra electrónica, sentado detrás del piloto mirando hacia atrás. En la parte posterior del fuselaje se le montó una torreta de cola con cuatro ametralladoras de 12,7 mm (.50) provistas de sistema de control de tiro, y se le añadió un sistema de inyección de agua con un tanque de agua de 360 galones (1.363 litros) para aumentar la potencia de los motores. El avión también podía transportar un tanque de combustible externo de 1.000 galones (3.785 litros) debajo de cada ala. Los tanques actuaban como amortiguadores para reducir la flexibilidad del ala y también mantenían las puntas de las alas cerca del suelo para facilitar el mantenimiento.

NB-52A
El último B-52A producido (número de serie 52-0003) fue modificado y redesignado NB-52A en 1959 para transportar el avión experimental North American X-15. Fue provisto de un soporte bajo el ala derecha entre el fuselaje y el motor interior y se retiró una sección de 1,8 m × 2,4 m del flap del ala para hacer sitio a la cola del X-15. Se le instalaron tanques de oxígeno líquido y peróxido de hidrógeno en las bodegas de bombas para abastecer de combustible al X-15 antes de ser lanzado. El primer vuelo con el X-15 fue el 19 de marzo de 1959, y el primer lanzamiento del avión experimental fue el 8 de junio del mismo año. El NB-52A, llamado "The High and Mighty One", transportó el X-15 en 93 de los 199 vuelos del programa.

B-52B
La B-52B fue la primera versión en entrar en servicio con la USAF, el 29 de junio de 1955 con la 93ª Ala de Bombardeo en la Base de la Fuerza Aérea Castle (California). Esta versión incluyó cambios menores en los motores y en la aviónica con intención de solucionar unos problemas de poca importancia. Los aviones fueron parados en tierra temporalmente después de un accidente en febrero de 1956 y de nuevo en julio, lo que causó retrasos en la formación de la tripulación, y a mediados del año todavía no había ningún grupo de B-52 listo para el combate.

RB-52B
De los 50 B-52B fabricados, 27 tenían capacidad para portar un pod de reconocimiento, en ese caso eran denominados RB-52B y tenían una tripulación incrementada hasta los ocho miembros. El pod pesaba 136 kg y era un contenedor de receptores de radio y una combinación de cámaras K-36, K-38, y T-11, todo ello manejado por dos operadores sentados en asientos eyectables hacia abajo. La instalación del pod sólo requería cuatro horas de trabajo.

NB-52B
El NB-52B fue el B-52B número de serie 52-0008 convertido en plataforma de lanzamiento del X-15. Estuvo en servicio con el nombre de Balls 8 (por los ceros y el ocho del número de serie 52-0008) en apoyo de las investigaciones de la NASA hasta el 17 de diciembre de 2004, convirtiéndose en el B-52B más antiguo en volar. Fue reemplazado por un B-52H modificado.

B-52C
En el B-52C la capacidad de combustible fue incrementada hasta los 41.700 galones (157.851 litros) por medio de la incorporación de unos tanques de combustible subalares más grandes, 3.000 galones (11.356 litros), aumentando el alcance del avión. El peso bruto fue incrementado unos 13.605 kg llegando al peso total de unos 204.167 kg. El vientre del avión fue pintado con pintura de color blanco anti-flash, destinada a reflejar la radiación térmica después de una detonación nuclear.

RB-52C
RB-52C fue la designación dada, pero raramente utilizada, a los aviones B-52C convertidos para tareas de reconocimiento de manera similar a los RB-52B.

B-52D
La modificaciones denominadas Big Belly permitieron que el B-52D pudiese portar cargas más pesadas de bombas convencionales para realizar el bombardeo en alfombra sobre Vietnam. Los aparatos que fueron destinados a Vietnam fueron pintados de camuflaje con el vientre negro para evitar ser descubiertos por los proyectores enemigos durante los bombardeos nocturnos.

B-52E
En la versión B-52E el avión recibió actualizaciones de aviónica y sistemas de navegación para el bombardeo, para posteriormente ser depurados e incluidos en los siguientes modelos.
Uno de los aviones del modelo E (número de serie 56-0631) fue modificado como banco de pruebas para varios sistemas del B-52. Redesignado como NB-52E, el avión fue equipado con canards y un sistema de atenuación de carga y estabilización LAMS (siglas de Load Alleviation and Mode Stabilization) que reduce la fatiga de la estructura que provocan las ráfagas de viento durante los vuelos a bajo nivel. En una ocasión, durante una prueba el NB-52E voló a 18,5 km/h (10 nudos) más rápido que la velocidad nunca excedida (Vne) sin sufrir ningún daño debido a que los canards eliminaban el 30% de las vibraciones verticales y el 50% de las horizontales causadas por las ráfagas de viento.

B-52F
La versión B-52F recibió los motores Pratt & Whitney J57-P-43W con una mayor capacidad para el sistema de inyección de agua y nuevos alternadores. Este modelo tuvo problemas con fugas de combustible, pero finalmente se resolvieron con varios programas de modificaciones, denominados Blue Band, Hard Shell, y QuickClip.

B-52G
El B-52G se propuso para ampliar la vida de servicio de los B-52 durante los retrasos en el programa del B-58 Hustler. Al principio, estaba previsto realizar un rediseño bastante radical con un ala completamente nueva y con motores Pratt & Whitney J75. Esta petición fue rechazada para evitar la desaceleración en la producción, aunque se llevaron a cabo algunos cambios. El más significante de ellos fue la introducción de unas nuevas alas con depósitos de combustible integrales, que incrementaron la capacidad de combustible considerablemente pero también aumentaron el peso bruto del avión unos 17.235 kg con respecto a las variantes anteriores. Adicionalmente, se le incorporaron un par de tanques de combustible externos de 2.650 litros bajo las alas. En este modelo se eliminaron los tradicionales alerones, utilizando en su lugar los spoilers para el control de alabeo. El estabilizador vertical fue recortado 2,4 metros, la capacidad del sistema de inyección de agua fue incrementada a 4.540 litros, y el radomo del morro fue alargado. El artillero de cola fue trasladado a la cabina principal y provisto de un asiento eyectable. La tripulación se distribuye según un concepto denominado "Battle Station" (en español: «estación de batalla») en el que la tripulación ofensiva (el piloto y el copiloto en el piso superior y los dos operadores de sistemas de navegación y bombardeo en el piso inferior) va mirando hacia adelante, mientras que la tripulación defensiva (artillero de cola y operador de contramedidas electrónicas) va en el piso superior mirando hacia la cola del avión. El B-52G entró en servicio el 13 de febrero de 1959 (un día antes fue retirado el último B-36, haciendo del Mando Aéreo Estratégico una unidad de bombarderos de reacción al completo). Casi todos los B-52G fueron destruidos en cumplimiento con el Tratado de Reducción de Armas Estratégicas (START I) de 1992. Unos pocos ejemplares permanecen en museos y como muestras estáticas en varias bases aéreas.

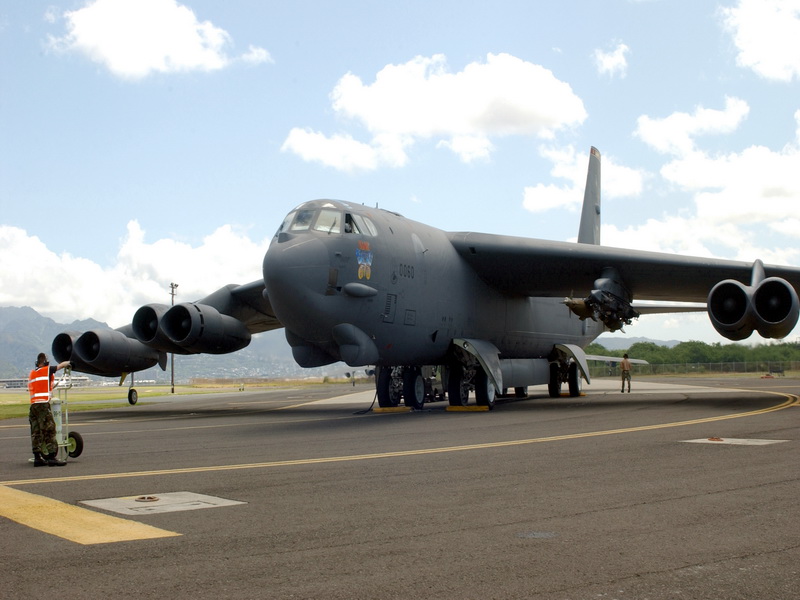

B-52H
El B-52H tenía la misma tripulación y cambios estructurales que el B-52G. La mejora
m\'e1s significativa fue el cambio de los motores por los turbofán Pratt & Whitney TF33-P-3 los cuales, a pesar de los problemas de fiabilidad iniciales (corregidos en 1964 con el programa Hot Fan), ofrecieron un considerable mejor rendimiento y menor consumo de combustible con respecto a los turborreactores J57. Se le actualizó el equipo de contramedidas electrónicas y la aviónica, se le incorporó un nuevo sistema de control de tiro, y el armamento defensivo de la cola fue cambiado de ametralladoras a un cañón automático M61 Vulcan de 20 mm. Se le preparó para cuatro ejemplares del previsto misil balístico GAM-87 Skybolt, aunque no llegó a incorporarse. Esta versión voló por primera vez el 10 de julio de 1960, y entró en servicio el 9 de mayo de 1961. Es la única variante que continúa en servicio. El último aparato producido, el B-52H número de serie 61-0040, salió de la fábrica el 26 de octubre de 1962. Entre 1991 y 1994 se les eliminaron los cañones de cola a todos los B-52H, y aunque se mantuvieron los instrumentos asociados por si se necesitaba volver a instalarlos, se prescindió de los artilleros que los manejaban.

Especificaciones (B-52H)
Características generales

Tripulación:
5 ( piloto, copiloto, navegador de radar (bombardero), navegador, y oficial de guerra electrónica)
Longitud:
48,5 m
Envergadura:
56,4 m
Altura:
12,4 m
Superficie alar:
370 m²
Perfil alar:
NACA 63A219.3 raíz, NACA 65A209.5 punta
Peso vacío:
83.250 kg
Peso cargado:
120.000 kg
Peso máximo al despegue:
220.000 kg
Planta motriz:

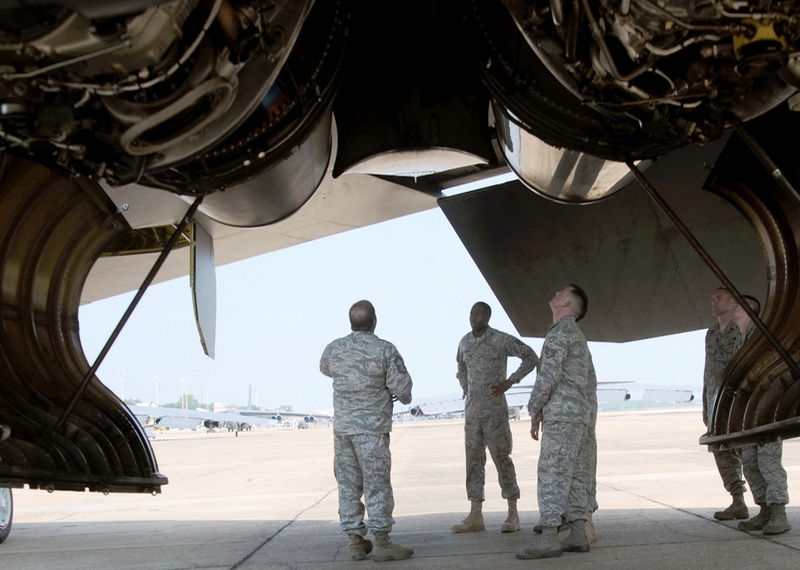

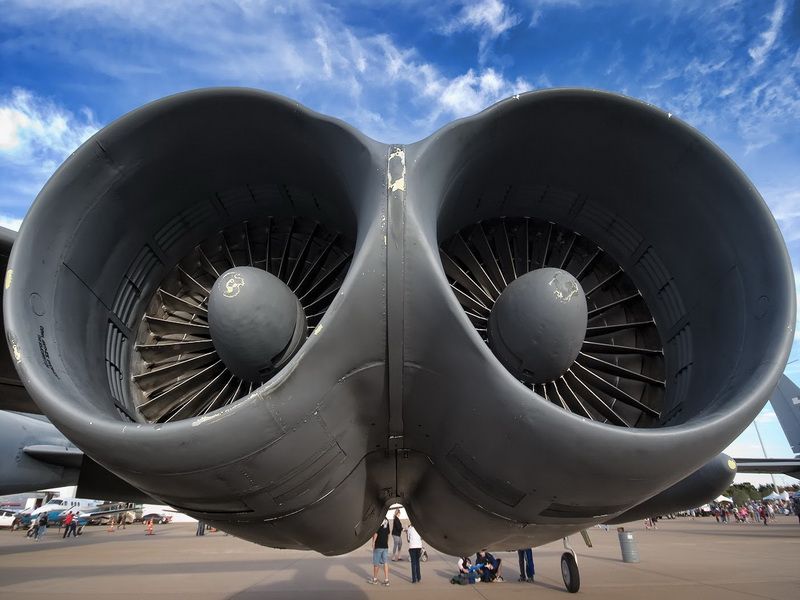

8 turbofán Pratt & Whitney TF33-P-3/103
Empuje normal:
76 kN (17.000 lbf) de empuje cada uno.
Capacidad de combustible:
181.610 litros
Rendimiento
Velocidad máxima operativa (Vno):
1.000 km/h (560 nudos)
Autonomía de combate:
7.210 km
Alcance en ferry:
16.232 km
Techo de servicio:
15.000 m (50.000 pies)
Trepada:
31,85 m/s (6.270 ft/min)
Carga alar:
595 kg/m²
Empuje/peso:
0,31
Aviónica
Sistema de visión electro-óptico (EVS) que usa sensores infrarrojo de barrido frontal (FLIR) de siliciuro de platino y televisión de bajo nivel de luz.
Sniper Advanced Targeting Pod.

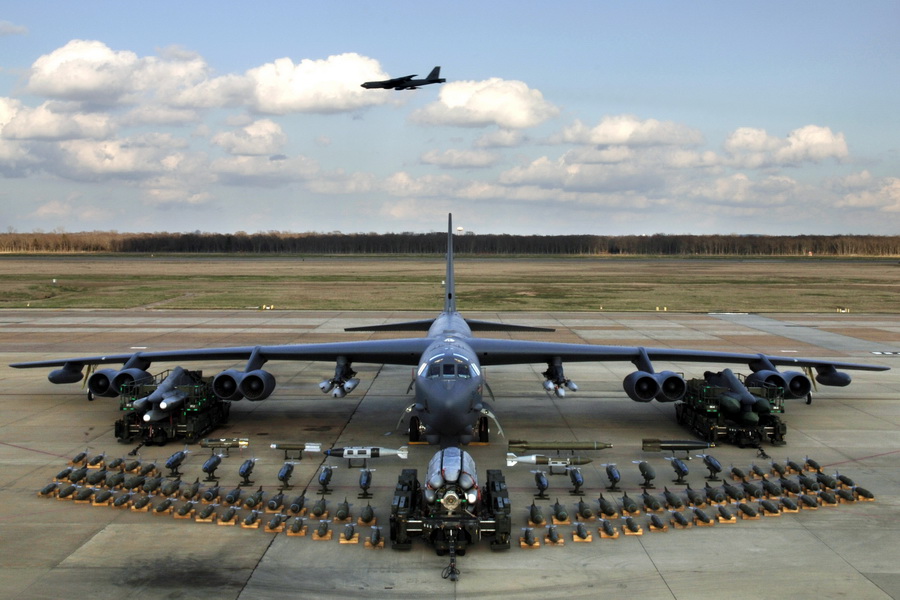

Armamento

Cañones: 1× M61 Vulcan de 20 mm en una torreta de cola por control remoto (actualmente retirada de los aviones en servicio).
Puntos de anclaje: Bodega interna y 2 soportes subalares con una capacidad de 31.500 kg, para cargar una combinación de:
Bombas:

De caída libre
Nucleares: B61 (máx. 300 kT), o B83 (1,2 MT).
Convencionales: 45× Mk 82 (500 lb / 227 kg), o Mk 84 (2.000 lb / 907 kg), o 30× M117 (750 lb / 340 kg).
Minas: diferentes tipos, desde Mk 62 (500 lb) a Mk 65 (2.000 lb).
Bombas de racimo: 30× CBU-87 CEM (cada una con 202 bombas de fragmentación), o 30× CBU-89 Gator (cada una con 72 minas antitanque y 22 antipersona), o 30× CBU-97 SFW (cada una con 40 proyectiles perforadores de blindaje), o 30× CBU-107 PAW (cada una con 3.750 clavos metálicos).

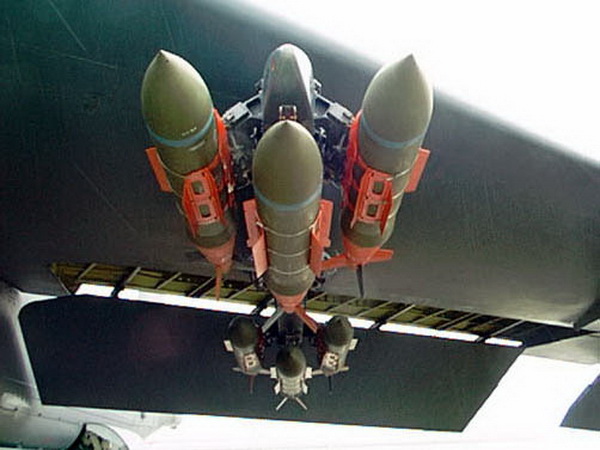

Bombas guiadas: 12× JDAM
(GBU-31/32/38), o 12× AGM-154 JSOW.
Misiles:

Nucleares: 20× AGM-86B ALCM (12 externos y 8 internos), o 12× AGM-129
ACM.
Convencionales: 8× AGM-84 Harpoon, o 20× AGM-86C ALCM (12 externos y 8 internos), o 8× AGM-142 Have Nap, o 12× AGM-158 JASSM.
Otros:

Contramedidas: chaff y bengalas.
