Los motores a reacción pueden ser datados desde el primer siglo después de Cristo, cuando Herón de Alejandría inventó la eolípila. Ésta utilizaba el poder del vapor dirigido a través de dos salidas que causaba que una esfera girase rápidamente sobre su eje dando así un giro raramente hexagonal. Sin embargo, el aparato nunca fue utilizado para realizar trabajos mecánicos y las potenciales aplicaciones prácticas de la invención de Herón no fueron reconocidas. Se consideró como una curiosidad ya que no tenían uso alguno y en su momento no tenían utilidad específica.
La propulsión a chorro comenzó con la invención del cohete por los chinos en el siglo XI. El sistema de propulsión del cohete fue utilizado inicialmente para crear fuegos artificiales pero gradualmente progresó para crear algunos tipos de armas, aunque su tecnología no progresó durante siglos.
El problema era que esos cohetes eran demasiado ineficaces para ser útiles en la aviación general. Durante los años 1930, el motor de combustión interna en sus diferentes formas (radial estático y rotatorio, refrigerados por aire y líquido) era el único tipo de planta motriz disponible para los diseñadores aeronáuticos. Sin embargo, los ingenieros empezaron a comprender que el motor de pistones estaba limitado en términos del máximo rendimiento que podía alcanzar; el límite era esencialmente el de la eficiencia de la hélice. Ésta alcanzaba su máximo cuando las puntas de las palas se aproximaban a la velocidad del sonido. Si el rendimiento del motor, y por tanto del avión, se quería incrementar para superar esta barrera, se debía encontrar un nuevo modo para mejorar radicalmente el diseño del motor de pistones, o se necesitaba desarrollar un nuevo tipo de planta propulsora. Esto fue el motivo para el desarrollo del motor de reacción.

Los primeros intentos de reactores fueron diseños híbridos en el que una fuente de energía externa aportaba la compresión. En este sistema, denominado «termorreactor» por Secondo Campini, el aire era primero comprimido por una hélice movida por un motor a pistones convencional, luego se mezclaba con el combustible y ardía para crear el empuje. Ejemplos de este tipo de diseño fueron el Coandă-1910 de Henri Coandă, posteriormente el Caproni Campini N.1 y el motor Tsu-11 japonés para impulsar en los aviones kamikaze Ohka a finales de la Segunda Guerra Mundial. Ninguno era completamente eficiente, y el CC.2 incluso era más lento que su diseño tradicional con motor de pistones y hélice.

La clave para un reactor útil fue la turbina de gas, utilizada para extraer energía para impulsar el compresor desde el propio motor. La turbina de gas no era una idea nueva: la patente para una turbina estacionaria fue otorgada a John Barber en Inglaterra en 1791. La primera turbina de gas que funcionó de forma autosostenida exitosamente fue construida en 1903 por el ingeniero noruego Ægidius Elling. Las primeras patentes para la propulsión a chorro fueron otorgadas en 1917. Las limitaciones en el diseño y en la metalurgia impidieron que estos tipos de motores fuesen fabricados. Los principales problemas eran la seguridad, la fiabilidad, el peso y especialmente el funcionamiento continuo.

En 1929, el aprendiz Frank Whittle envió formalmente sus ideas para un turborreactor a sus superiores. El 16 de enero de 1930, en Inglaterra, Whittle pidió su primera patente (otorgada en 1932). La patente mostraba un compresor axial de dos etapas alimentando a un compresor centrífugo de un único lado. Whittle posteriormente se concentró en un compresor centrífugo más simple por varias razones prácticas. En 1935, Hans von Ohain comenzó a trabajar en un diseño similar en Alemania, aparentemente sin estar informado del trabajo de Whittle.
Whittle tuvo su primer motor listo en abril de 1937. Estaba alimentado por combustible líquido e incluía una bomba autocontenida. El motor de Von Ohain, con cinco meses de retraso respecto al de Whittle, utilizaba gas que se proporcionaba bajo una presión externa, por tanto no era autocontenido. El equipo de Whittle experimentó casi un fracaso cuando el motor no se pudo parar, incluso después de cortar el combustible. El combustible se había filtrado en el motor y se acumuló por lo que el motor no se pararía hasta que se quemase todo el combustible.

Ohain se comunicó con Ernst Heinkel, uno de los principales industriales de aviación de la época, que vio las posibilidades del nuevo diseño. Heinkel había comprado recientemente la compañía de motores Hirth y Ohain y su maquinista jefe, Max Hahn, fueron asignados como una nueva división de la compañía Hirth. Su primer motor, el HeS 1, comenzó a funcionar en septiembre de 1937. A diferencia del diseño de Whittle, Ohain utilizó hidrógeno como combustible, proporcionado bajo presión externa. Los siguientes diseños culminaron en el motor alimentado por gasolina HeS 3 de 5 kN, que fue utilizado para equipar en un He 178 y voló por primera vez el 27 de agosto de 1939 por Erich Warsitz en el aeródromo de Marienehe. El He 178 se convirtió en el primer avión de reacción.
En esos momentos, el motor de Whittle comenzó a ser útil y su Power Jets Ltd. empezó a recibir dinero del Ministerio del Aire. En 1941 una versión del motor denominado W.1 con una potencia de 4 kN fue utilizada en el avión Gloster E28/39 especialmente construido para el motor y realizó su primer vuelo el 15 de mayo de 1941.

Un problema con los primeros diseños, que se denominaban motores de flujo centrífugo, era que el compresor trabajaba lanzando (acelerando) el aire desde la entrada de aire central a la periferia del motor, donde el aire era comprimido, convirtiendo su velocidad en presión. Una ventaja de este diseño fue que ya era bien conocido, siendo implementado en supercompresores centrífugos. Sin embargo, dadas las limitaciones tecnológicas, el compresor necesitaba ser de un gran diámetro para producir la potencia requerida.
El austriaco Anselm Franz de la división de motores de Junkers (Junkers Motoren o Jumo) solucionó estos problemas con la introducción del compresor de flujo axial, que era esencialmente una turbina en reversa. El aire venía del frente del motor y era impulsado hacia la parte posterior por una etapa de hélices, donde chocaba contra un grupo de hélices que no rotaban. El proceso no se acercaba en potencia al del compresor centrífugo, por lo que se añadía varios grupos de hélices para conseguir la compresión necesaria. Incluso con toda la complejidad añadida, el motor era de un diámetro mucho menor. Jumo fue asignado para el siguiente motor y el resultado fue el Jumo 004. Tras algunos problemas menores, la producción en serie de este motor comenzó en 1944 como planta motriz para el primer caza a reacción, el Messerschmitt Me 262 (y posteriormente el primer bombardero reactor, el Arado Ar 234). Tras la Segunda Guerra Mundial, los aliados estudiaron el Me 262 y su tecnología contribuyó a los primeros cazas a reacción estadounidenses y soviéticos.

Los motores de flujo centrífugo han sido mejorados desde su introducción. Con las mejoras en la tecnología de rodamientos, la velocidad de los ejes ha aumentado, reduciendo en importancia el diámetro del compresor. Una longitud menor del motor permanece siendo una ventaja de este diseño. Además, sus componentes son robustos, mientras que los motores de flujo axial son más propensos a ser dañados por objetos externos.

Motor de turborreactor

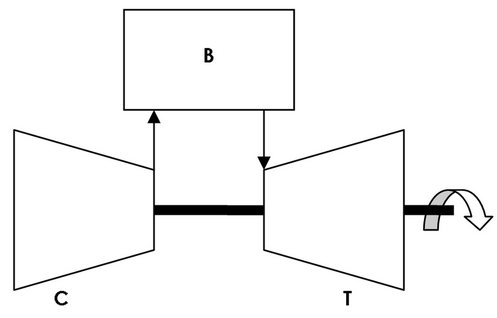

Elementos básicos del ciclo de Brayton: c compresor, b cámara de combustión, t turbina

Un motor de turborreactor es un tipo de motor de combustión interna utilizado a menudo para impulsar una aeronave. El aire es arrastrado a un compresor rotatorio a través de la toma de aire y es comprimido, durante varias etapas sucesivas, a alta presión antes de entrar en la cámara de combustión. El combustible es mezclado con el aire comprimido e inflamado. Este proceso de combustión aumenta considerablemente la temperatura del gas. El resultado de la combustión sale para expandirse a través de la turbina, donde se extrae la energía para mover el compresor. Aunque este proceso de expansión reduce tanto la temperatura como la presión del gas, estos se mantienen generalmente superiores a los del medio. El flujo de gas de salida de la turbina se expande a la presión ambiental a través de una tobera de propulsión, produciendo un chorro a altas velocidades. Si la velocidad de este chorro de gases supera a la velocidad del avión, entonces hay un empuje neto hacia delante.
Bajo condiciones normales, la acción de bomba del compresor asegura cualquier retroceso del flujo, consiguiendo así un proceso continuo en el motor. De hecho, el proceso completo es similar al ciclo de cuatro tiempos, pero donde la admisión, compresión, ignición, expansión y salida se realiza simultáneamente, pero en distintas secciones del motor. La eficiencia de un motor a reacción depende fuertemente de la relación de presiones y la temperatura de la turbina.
Comparando el turborreactor con el motor convencional a hélice, el primero toma una cantidad relativamente pequeña de masa de aire y la acelera considerablemente, mientras que una hélice utiliza una masa de aire grande y la acelera sólo una pequeña parte. La salida de gases a altas velocidades de un turborreactor lo hace eficaz a velocidades altas, especialmente a las supersónicas, y a altitudes elevadas. En aviones más lentos y aquellos que sólo realicen vuelos cortos, una turbina de gas propulsada por una hélice, conocido como turbopropulsor, es más común y eficiente.
El diseño de turborreactor más simple es de una sola bobina, en el que un único eje conecta la turbina al compresor. Para diseños con relaciones de presión más altas suelen tener dos ejes concéntricos, mejorando la estabilidad del compresor. El eje de alta presión conecta el compresor y turbina de alta presión. Esta bobina externa de alta presión, con la cámara de combustión, forma el núcleo o generador del motor. El eje interno conecta el compresor de baja presión con la turbina de baja presión. Ambas bobinas pueden funcionar libremente para conseguir velocidades óptimas, como en aviones supersónicos como el Concorde.

Motor de turbofan

La mayoría de los motores a reacción modernos son realmente turbofans, también llamados turboventiladores, donde un compresor de baja presión actúa como un ventilador (fan, en inglés), proporcionando aire comprimido no sólo al núcleo del motor, sino a un conducto de derivación. El flujo de aire derivado bien pasa a una tobera fría separada o se mezcla con los gases de salida de la turbina de baja presión, antes de expandirse a través de una tobera de flujo mixto.
Los motores turbofan civiles tienen un empuje específico bajo (empuje neto dividido por el flujo de aire) para mantener el ruido del motor bajo y mejorar la eficiencia en el combustible. En consecuencia, la relación de derivación (flujo de derivación dividido por el flujo del núcleo) suele ser alta, entre 4:1 y 8:1. Sólo se necesita una única fase de ventilador debido a que el bajo empuje específico implica una relación de presión del ventilador baja.
En los turbofans militares, sin embargo, el empuje específico es alto, para aumentar el empuje dado en una zona, aumentando también el ruido del motor. Generalmente se necesita varias etapas de ventiladores para alcanzar una alta presión. En consecuencia, la relación de derivación suele ser baja.

Componentes principales

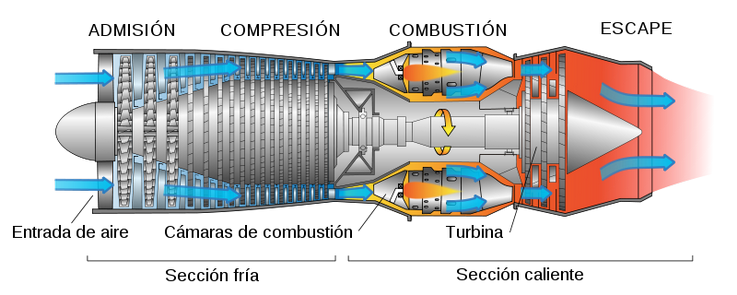

Las 4 fases del ciclo de Brayton, de combustión interna, y elementos en que se desarrolla cada fase del ciclo en un turborreactor de simple flujo, de aviación.
Los componentes principales de un motor a reacción son similares en los diferentes tipos de motor, aunque no todos los tipos contienen todos los componentes. Las principales partes incluyen:
• Entrada o toma de aire: para aviones subsónicos, la entrada de aire hacia el motor a reacción no presenta dificultades especiales, y consiste esencialmente en una apertura que está diseñada para reducir la resistencia como cualquier otro elemento del avión. Sin embargo, el aire que alcanza al compresor de un reactor normal debe viajar a una velocidad inferior a la del sonido, incluso en aviones supersónicos, para mantener una mecánica fluida en el compresor y los álabes de la turbina. A velocidades supersónicas, las ondas de choque que se forman en la entrada de aire reduce la presión en el compresor. Algunas entradas de aire supersónicas utilizan sistemas, como un cono o rampa, para incrementar la presión y hacerlo más eficiente frente a las ondas de choque.
• Compresor o ventilador: el compresor está compuesto de varias etapas. Cada etapa consiste en álabes que rotan y estatores que permanecen estacionarios. El aire pasa a través del compresor, incrementando su presión y temperatura. La energía se deriva de la turbina que pasa por el rotor.
• Eje: transporta energía desde la turbina al compresor y funciona a lo largo del motor. Puede haber hasta tres rotores concéntricos, girando a velocidades independientes, funcionando en sendos grupos de turbinas y compresores.
• Cámara de combustión: es el lugar donde se quema continuamente el combustible en el aire comprimido.
• Turbina: actuando como un molino de viento, extrayendo la energía de los gases calientes producidos en la cámara de combustión. Esta energía es utilizada para mover el compresor a través del rotor, ventiladores de derivación, hélices o incluso convertir la energía para utilizarla en otro lugar a través de una caja de accesorios con distintas salidas. El aire relativamente frío puede ser utilizado para refrigerar la cámara de combustión y los álabes de la turbina e impedir que se fundan.
• Postcombustor: utilizado principalmente en aviones militares, produce un empuje adicional quemando combustible en la zona de la tobera, generalmente de forma ineficiente, para aumentar la temperatura de entrada de la tobera.
• Tobera o salida: los gases calientes dejan el motor hacia la atmósfera a través de una tobera, cuyo objetivo es producir un aumento de la velocidad de estos gases. En la mayoría de los casos, la tobera es corvengente o de área de flujo fija.
• Tobera supersónica: si la relación de presión de la tobera (la división entre presión de entrada de la tobera y la presión ambiente) es muy alta, para maximizar el empuje puede ser eficaz, a pesar del incremento de peso, utilizar una tobera convergente-divergente o de Laval. Este tipo de tobera es inicialmente convergente, pero más allá de la garganta (la zona más estrecha), empieza a incrementar su área en la parte divergente.
La optimización de un motor depende de muchos factores incluyendo el diseño de la toma de aire, el tamaño total, el número de etapas del compresor, el tipo de combustible, el número de etapas de salida, los materiales de los componentes, la cantidad de aire derivada en los casos donde se haga uso de derivación de aire, etc.

Diseños avanzados
Turborreactor/estatorreactor combinado J-58

Los motores Pratt & Whitney J58 del SR-71 eran un diseño inusual: se podía transformar en el vuelo desde un turborreactor a un estatorreactor asistido por el compresor. A velocidades altas (superior a Mach 2,4), el motor utilizaba entradas de aire de geometría variable para dirigir el exceso de aire a seis conductos de derivación desde la cuarta etapa del compresor hacia el posquemador. El 80% del empuje del SR-71 a estas velocidades se obtenía de esta manera, aumentando el empuje específico entre un 10 y 15% y permitiendo el uso continuo a Mach 3,2.

Turborreactores prerrefrigerados

Los motores que necesitan funcionar a velocidades hipersónicas bajas pueden teóricamente tener un rendimiento más alto si el intercambiador de calor es utilizado para enfriar el aire entrante. La temperatura baja permite utilizar materiales más ligeros e inyectar más combustible. Esta idea se convirtió en diseños como SABRE, que permitiría el vuelo orbital en una etapa, y ATREX, que puede utilizar los motores como impulsores para vehículos espaciales. Esto ocurre de forma parecida a como lo hace un cohete en el momento de disparo. Una fuerza de 10g aumenta y el empuja es linealmente acelerante.

Estatorreactor nuclear

El Proyecto Pluto era un estatorreactor nuclear diseñado para impulsar un misil de crucero. En lugar de quemar combustible como los motores a reacción normales, el aire era calentado utilizando un reactor nuclear de alta temperatura. Esto elevaba el impulso específico del motor y se predecía que el estatorreactor podía volar durante meses a velocidades supersónicas. Sin embargo, la mayor desventaja es que no había un modo obvio de detener el motor una vez que se ponía en funcionamiento. Además, debido a que el reactor no estaba protegido, era peligroso estar en o alrededor de la trayectoria de vuelo del vehículo, aunque la salida de gases no era radiactiva.

Scramjets

Los scramjets o estatorreactores supersónicos son la evolución del estatorreactor que permite funcionar a mayores velocidades. Comparte la estructura similar que el estatorreactor, siendo básicamente un tubo que comprime el aire sin partes móviles. Sin embargo, en los scramjets el flujo de aire es supersónico a través de todo el motor, sin la necesidad de utilizar los difusores de los estatorreactores para mantener la velocidad del aire subsónica. Los scramjets empiezan a funcionar a velocidades de Mach 4 y tienen una velocidad máxima teórica de Mach 17. Los principales problemas de los scramjets son los relacionados con la refrigeración debido a calentamiento a altas velocidades.
