SU-35 BM

Aviones > Indice de Naves


Tipo: Caza polivalente
Fabricante: Sukhoi / KnAAPO
Primer vuelo: 28 de junio de 1988
Estado: En servicio
Usuario: Fuerza Aérea Rusa
N.º construidos: Su-27M/Su-35: 151 -- Su-35S: 3 (excluyendo prototipos)2
Coste unitario: de 52 a 65 millones de US$ (estimado)
Desarrollo: del Sukhoi Su-27
Variantes: Sukhoi Su-37


General
Avión supersónico pesado de largo alcance, bimotor de doble estabilizador vertical, con capacidad para reabastecimiento de combustible en vuelo. Su diseño está basado en el afamado caza de superioridad aérea Su-27, pero fabricado desde su inicio como un caza polivalente, para misiones tanto de combate aire-aire contra otros aviones como de ataque aire-superficie. Su nuevo diseño aerodinámico, es superior al del caza Su-27.

Cabina de vuelo
Está equipado con una nueva cabina de control de avanzada tecnología, con dos pantallas multifunción LCD rectangulares a color y controles táctiles; nuevo sistema de control de vuelo digital por cables (fly-by-wire) de redundancia cuádruple. Con nuevas computadoras de vuelo y computadoras de batalla, para combate aire-aire contra otros aviones, ataque a tierra con misiles aire-superficie y bombas guiadas por láser y satélite.
El rasgo distintivo del nuevo Su-35 es el empleo de un nuevo conjunto de instrumentos a bordo. Su núcleo es el sistema de gestión de la información (IMS), que integra los subsistemas funcionales, lógicos, de información y software, en un complejo único, que garantiza la interacción entre la tripulación y el equipo electrónico de la nave.
El IMS incluye dos computadoras centrales digitales, dispositivos de conmutación y de la información de la nave, y un nuevo sistema de indicación de los controles, que se basa en el concepto de la "cabina de cristal". El núcleo del panel de control del nuevo Su-35, es la suite instrumental en la cabina, con dos grandes pantallas multifunción de cristal líquido (LCD) a color. del tipo de las IMF, un nuevo panel de control de múltiples funciones con un procesador integrado de la pantalla, una nueva pantalla de información HUD de gran angular en el parabrisas y un mejor control de indicación del panel, que presentan la información al piloto en forma combinada.
Los sistemas de a bordo y armamento, en la nueva cabina del Su-35 están controladas por los botones y los interruptores, en la palanca de control del avión tipo joystick y las palancas de control de potencia del motor, así como por una matriz de botón en pantalla multifunción. Así, el concepto de comando HOTAS se realiza completamente en este tipo de aeronaves. La muestra y algunos otros sistemas de aviónica del Su-35 son desarrollados por Instrumento Oficina de Diseño de Ramenskoye y empresas afiliadas, de Tekhnokompleks Asociación de Investigación y Producción.

Motores

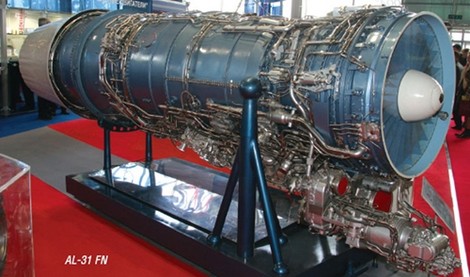

Está equipado con los nuevos motores turbofán AL-31FN gemelos y su variante con empuje vectorial, el más moderno y potente Al-31FN M1.
El nuevo motor turbofán de avanzada tecnología AL-31FN M1, diseñado especialmente para equipar el Su-35, tiene instalada una tobera de escape de gases orientable, que permite tener empuje vectorial, lo cual le atribuye una alta maniobrabilidad excepcional con empuje variable, es capaz de girar alrededor de su cola y atacar al avión enemigo que lo está persiguiendo, para luego, continuar volando en forma normal. Ello significa que en un combate aéreo cercano dogfight posee enormes ventajas frente a otros aparatos análogos equipados con motores turbofán convencionales.
Tiene el nuevo sistema de control de la potencia de los motores gemelos, en forma totalmente electrónica FADEC "Plena autoridad redundante de control Digital del motor", para ahorrar combustible, aumentar su alcance y mantener la potencia, en diferentes situaciones de combate, que operan en combinación con las toberas de empuje variable, en forma automática, para que el piloto pueda concentrarse en la batalla.

Armamento
La carga de munición máxima del nuevo Su-35 es de 8.000 kg. Esta se coloca en 12 estaciones de armas, pilones de carga bajo las alas, el fuselaje central y bajo los motores.
WWW.MACHTRES.COM
Tiene más capacidad para transportar armas pesadas y combustible, en tanques internos y externos, que el anterior diseño del caza pesado de largo alcance Su-30; mayor alcance en combate, misiones de patrulla y merodeo, con una sonda de reabastecimiento aéreo de combustible, tipo canasta y manguera flexible, en forma similar al caza naval Su-33; está construido con un nuevo diseño de perfil más aerodinámico, posee tecnología de baja observabilidad al radar, baja marca térmica y equipo electrónico de saturación de Radar; algunas partes de sus alas tienen componentes de fibra de carbono y recubrimiento absorbente de señales de Radar, para volar en forma furtiva en operaciones de penetración profunda sobre territorio enemigo.46

Sensores
Sensor IRST en el Su-35BM.
Tendrá un nuevo sistema de avistamiento optoelectrónico tipo OEPS-27 sobre el cono del radar, sensor IRST, cámara infrarroja giro-estabilizada Geofizika-NPO 36-Sh, telémetro láser y una mira electrónica montada en el casco, que permitirá al piloto apuntar sus armas empleando la vista.
Tiene un nuevo sistema de avistamiento para combate contra otros aviones caza (IRST), con un nuevo sistema de puntería integrado en el casco del piloto, que es un pequeño domo con una cúpula transparente sobre el cono del Radar, es un sistema de búsqueda y seguimiento del objetivo enemigo por infrarrojos IRST, que va montado sobre el cono del Radar, frente al costado derecho del parabrisas de la cabina de mando, funciona en dos bandas de radiación infrarroja y se utiliza, junto con el Radar de la nave, en una misión de combate aire-aire contra otros aviones funciona como un sistema de búsqueda y seguimiento por infrarrojos (IRST), proporcionando
detección y seguimiento del objetivo pasivo. En una misión de combate aire-superficie, realiza identificación y localización de objetivos. También proporciona ayuda de navegación y de aterrizaje, está enlazado con el visor montado en el casco del piloto, con un sensor que gira en forma permanente, mide la distancia del avión enemigo, sin necesidad de alertar al avión enemigo con el radar de la nave y le informa al piloto, la posición de la nave enemiga.

Radar principal

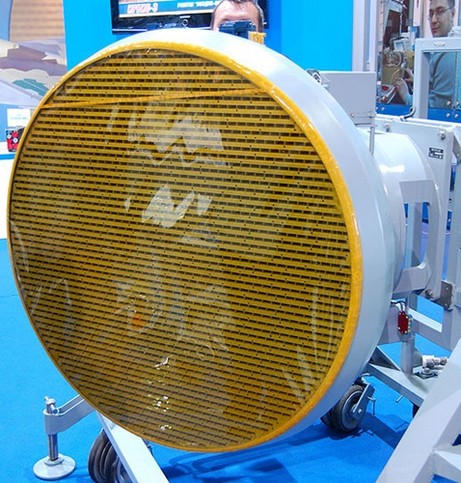

El núcleo del nuevo caza Su-35 para controlar el armamento, es un nuevo sistema de radar plano AESA de largo alcance, para detectar y atacar, múltiples blancos enemigos, control de un componente de antena por etapas (Irbis-E), está montado sobre un eje motorizado que le permite tener un movimiento en todos los planos para aumentar su capacidad de detección, cuenta con una capacidad única en términos del rango de detección de destino.
Este es un nuevo desarrollo de VV Tikhomirov del Instituto de Investigación del instrumento de producción. En el diseño del nuevo Radar, se trata de un Radar multi-función X-banda, con un arsenal de antena pasiva por etapas (PAA), montado en una unidad de accionamiento hidráulico, para lograr un movimiento de dos etapas (en acimut y balanceo), puede moverse en el plano horizontal y vertical, para aumentar su alcance.
El nuevo dispositivo motorizado, escanea la antena por un haz de control electrónico en azimut y ángulo de elevación, en los sectores no inferiores a 60 °. La unidad de impulsión de dos pasos electro-hidráulico, además, convierte a la antena por medios mecánicos a 60 ° en azimut y 120 ° en giro. Por lo tanto, al utilizar el control electrónico y mecánico adicional, para mover a su vez el panel de la antena, el ángulo de desviación máxima de la viga crece a 120 °. El nuevo sistema electrónico de control del Radar Irbis-E detecta y rastrea, hasta 30 blancos aéreos al mismo tiempo, manteniendo la continuidad de la observación del espacio y la participación, de hasta 8 objetivos, para atacar al mismo tiempo, la información puede ser enviada a otros aviones de combate, que podrán volar con sus radares activos apagados para no ser detectados por el enemigo.
WWW.MACHTRES.COM
El nuevo sistema detecta, elige y selecciona pistas, de hasta cuatro objetivos terrestres en varios modos de elaboración de mapas, con una resolución de pocos metros en un rango de hasta 400 km. de distancia, sin dejar de vigilar el espacio aéreo, todo esto al mismo tiempo. El nuevo Radar Irbis-E detecta blancos aéreos con una sección cruzada absoluta de 3 m² en la cabeza en curso, en un rango de hasta 400 km. de distancia, puede detectar a otro caza de combate en el aire, antes de que este pueda detectar la presencia del caza Su-35 en su radar, otorgando la ventaja en un combate aéreo moderno a larga distancia, "más allá del rango visual del piloto".
Una mejora en los radares con un PAA, el nuevo radar Irbis-E tiene mejores capacidades: expandida (más de dos veces) que opera la banda de frecuencia, el aumento de 70º. para detección de blancos 120º. y la zona de seguimiento en azimut, sustancialmente (por 2 a 2,5 veces) mayor alcance efectivo, mejora de la capacidad anti-jamming, etc.
El Instituto de Investigación, ha venido desarrollando desde el año 2004, el nuevo Radar Plano Irbis-E de largo alcance. Por ahora, los prototipos de ingeniería del sistema, han pasado las pruebas de banco que se requiere. El primero de ellos, se ha instalado en el laboratorio de pruebas de un caza Su-30 MK2, modificado para pruebas de vuelo y se sometan, a permanentes pruebas en vuelo. El primer vuelo del laboratorio a bordo, en un avión caza de vuelos experimentales con el nuevo Radar Irbis-E, se produjo a principios de 2007 en el Gromov Instituto de Ensayos en Vuelo. Durante el vuelo, el laboratorio de producción confirman el rendimiento superior del nuevo Radar Plano motorizado, en el modo de funcionamiento del rastreo de blancos "Aire-tierra".

Radar trasero
Un nuevo aparato pasivo (sin emisión) para tareas de contramedidas y engaño electrónico, localizado en el extensión del radomo trasero, entre los dos motores vectoriales, un nuevo Radar de barrido trasero N012 de alerta temprana, funcionando en la banda de ondas decimétricas; Radar N015 en ondas centimétricas, capaz de rastrear y designar blancos traseros para su ataque. Podrá disparar hacia atrás, al iluminar los blancos enemigos con el radar trasero, girar rápidamente con "la maniobra de la Cobra", disparar sus misiles y continuar volando por la ruta establecida.

Variantes
Su-27M / Su-35 Caza monoplaza. Su-35UB Caza y entrenador biplaza. Cuenta con unos estabilizadores verticales más altos y un fuselaje delantero similar al biplaza Su-30.47 Su-35BM / Su-35S Caza monoplaza con aviónica mejorada y varias modificaciones en la estructura. Su-35BM es un nombre no oficial y el Su-35S es la versión del Su-35BM encargada por la Fuerza Aérea Rusa.39 40 Su-37 Demostrador de tecnología en el que se han probado las toberas orientables.



Especificaciones (Su-35S)

Características generales
Tripulación: 1 piloto
Longitud: 21,9 m
Envergadura: 15,3 m
Altura: 5,9 m
Superficie alar: 62 m²
Peso vacío: 18.400 kg
Peso cargado: 25.300 kg
Peso máximo al despegue: 34.500 kg
Planta motriz: 2× Turbofán con empuje vectorial Saturn 117S. Empuje normal: 86,3 kN 8.800 kp / 19.400 lbf de empuje cada uno.
Empuje con postquemador: 142 kN 14.500 kp / 31.900 lbf de empuje cada uno.

Rendimiento
Velocidad máxima operativa (Vno): 2.390 km/h (Mach 2,25) a altitud
Alcance: 3.600 km, 1.580 km a bajo nivel
Alcance en ferry: 4.500 km con tanques externos de combustible
Techo de servicio: 18.000 m
Régimen de ascenso: >280 m/s
Carga alar: 408 kg/m²
Empuje/peso: 1,1

Armamento
Cañones: 1× Gryazev-Shipunov GSh-301 de 30 mm, con 150 proyectiles
Puntos de anclaje: 12× soportes distribuidos en alas y fuselaje y 2× raíles en las puntas alares con una capacidad de 8.000 kg, para cargar una combinación de: Bombas:
Guiadas por láser: KAB-500, KAB-1500 y LGB-250
De caída libre: FAB-250 de 250 kg y FAB-500 de 500 kg

Cohetes:
S-25: S-25LD guiados por láser y S-250 convencionales
Contenedores de cohetes S-8
Contenedores de cohetes S-13

Misiles:
Misiles aire-aire: Vympel R-27 (designación OTAN: AA-10 Alamo): versiones R-27R, R-27ER, R-27T, R-27ET, R-27EP, R-27AE; medio alcance
Vympel R-77 (AA-12 Adder): R-77, y las propuestas R-77M1, R-77T; medio alcance
Vympel R-73 (AA-11 Archer): R-73E, R-73M, R-74M; corto alcance (pueden montarse en los raíles de punta alar)

Misiles aire-superficie: Kh-31 (AS-17 Krypton): Kh-31A, Kh-31P; misil antirradiación
Kh-59 (AS-20 Kayak); misil antibuque
Kh-29 (AS-14 Kedge): Kh-29T, Kh-29L

Otros: Contenedores de contramedidas electrónicas (ECM) en los raíles de punta alar


Aviónica
Radar PESA Irbis-E
