KH-38

Sistemas > Armas-Weapons > Rusia

Kh-38
Misil táctico aire-tierra
Lugar de origen: Rusia

Historial de servicio
En servicio: 2012 (Kh-38ME) - 2019 (Kh-36)
Usado por:  Rusia
Guerras:     Guerra civil siria
Historial de producción
Diseñador:  Tactical Missiles Corporation JSC
Diseñado:   2007 (Kh-38ME) - 2015 (Kh-36)
Fabricante: Tactical Missiles Corporation JSC
Producido:  2013 (Kh-38ME) - 2019 (Kh-36)

Especificaciones:
Masa:      520 kg (1150 libras)
Largo:     4,2 m (13 pies 9 pulgadas)
Diámetro:0,31 m (12,2 pulgadas)
Cabeza armada HE fragmentación, ojiva de racimo, perforante
Peso de la ojiva:  hasta 250 kg (551 lb)
Mecanismo de detonación: Fusible de contacto
Motor:   Motor cohete sólido
Envergadura:  1,14 m (44,9 pulgadas)
Rango operacional: hasta 70 km (37,8 nmi)
Techo de vuelo: 12000 metros
Altitud de vuelo: 200-12000 m
Velocidad máxima: Mach 2.2
Sistema de guiado
Láser, radar activo, IR, satélite, según variante
Plataforma de lanzamiento
Kh-38: Su-34 , Su-57 , Mig-29M2, Ka-52K Kh-36: Su-57 , MiG-35

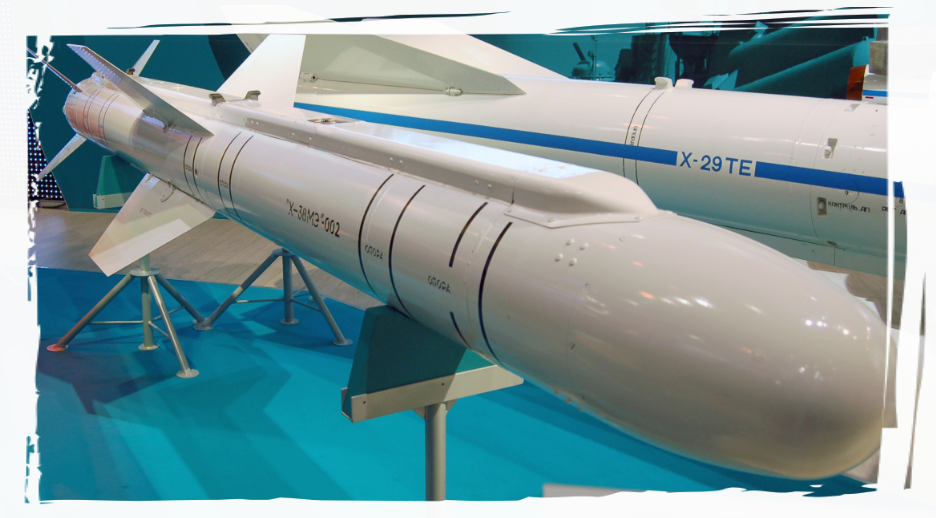

El Kh-38 / Kh-38M ( Ruso : Х -38 ) es una familia de misiles aire-tierra destinados a suceder a la familia de misiles Kh-25 .
Diseño
Kh-38-sketch.svg
La configuración básica del Kh-38M se reveló en el Salón Aeronáutico de Moscú de 2007 (MAKS) . El misil aire-tierra guiado modular está destinado a suceder a la venerable familia de misiles Kh-25. El misil está diseñado para ser transportado por el avión de combate Sukhoi Su-57 de quinta generación . Los primeros prototipos del misil tenían inicialmente alas plegables y aletas traseras para el transporte interno, y tendrían una variedad de cabezas buscadoras para diferentes variantes. En una versión sucesiva, presentada en MAKS 2017, ambas superficies de control fueron reemplazadas por otras fijas más largas y estrechas, una solución similar a la utilizada en el misil Selenia Aspide .
Variantes
Kh-38MAE - búsqueda de radar activa inercial
Kh-38MKE - guía satelital inercial
Kh-38MLE - guía láser inercial
Kh-38MTE - guía infrarroja inercial
Derivado del misil de crucero táctico Kh-36 Grom-1 AS-23 / AGM Air to Surface con un alcance de 120 km
Kh-36P Grom-2 AS-23B / KAB- bomba guiada deslizándose, versión de alcance de 50 km
600 kg, varias guías de puntería, ambas creadas sobre la base del misil táctico de corto alcance Kh-38M y también tienen una estructura modular, ojivas y buscadores. Visto por primera vez en MAKS 2015, destinado a equipar todo tipo de cazas, incluidos los cazas MiG-35 y Su-57 .
Kh-38M2 mejora de Kh-38M, sensores optoelectrónicos IR UV
