KH-58

Sistemas > Armas-Weapons > Rusia

Kh-58
(nombre de informe de la OTAN : AS-11 'Kilter')
Misil antirradiación lanzado desde el aire
Lugar de origen: Unión Soviética / Rusia

Historial de servicio
En servicio:  1982-presente
Usado por:  Rusia, India, Argelia, Irán
Guerras:  Guerra Ruso-Georgiana Guerra- Irán-Irak

Historial de producción
Diseñado:  1970
Fabricante:  Raduga NPO

Especificaciones
Masa:  650 kg (1.430 libras)
Largo:  480 cm (15 pies 9 pulgadas)
Diámetro:  38 cm (15,0 pulgadas)
Peso de la ojiva;  149 kg (328 libras)
Motor:  Cohete sólido
Envergadura:  117 cm (46,1 pulgadas)
Rango operacional
Kh-58: hasta 120 km (65 nmi)
Kh-58U: 250 km (130 nmi)
Kh-58E: 46-200 km (25-110 nmi)
Velocidad máxima: Mach 3.6
Sistema de guiado
Inercial con buscador de radar pasivo
Plataforma de lanzamiento
Su-24M, [ Mig-25BM, Su-22M4,  Su-25TK,  Su-30MK
El Kh-58 ( ruso : Х -58 ; OTAN : AS-11 'Kilter' ) es un misil antirradiación soviético con un alcance de 120 km. En 2004, la variante Kh-58U seguía siendo el principal misil antirradiación de Rusia y sus aliados. Está siendo reemplazado por el Kh-31 . El nombre del informe de la OTAN es "Kilter".
Desarrollo
La oficina de diseño de Bereznyak había desarrollado los misiles antirradiación Kh-28 (AS-9 'Kyle') y KSR-5 P (AS-6) de combustible líquido . Se fusionaron con Raduga en 1967, por lo que Raduga recibió el contrato a principios de la década de 1970 para desarrollar un sucesor de combustible sólido del Kh-28 para equipar el nuevo avión de ataque Su-24M 'Fencer-D'. [3] En consecuencia, el proyecto fue designado inicialmente Kh-24, antes de convertirse en Kh-58.
Durante la década de 1980 se desarrolló una variante de mayor alcance, el Kh-58U, con capacidad de bloqueo después del lanzamiento. Desde la caída de la Unión Soviética, Raduga ha ofrecido varias versiones para la exportación.
Diseño
Fue diseñado para ser utilizado junto con el sistema de adquisición de objetivos L-086A "Fantasmagoria A" o L-086B "Fantasmagoria B" del Su-24. El alcance alcanzado depende en gran medida de la altitud de lanzamiento, por lo que el Kh-58 original tiene un alcance de 36 km desde un nivel bajo, 120 km desde 10.000 m (32.800 pies) y 160 km desde 15.000 m (49.200 pies)
Al igual que otros misiles soviéticos de la época, el Kh-58 podría equiparse con una gama de cabezas buscadoras diseñadas para apuntar a radares de defensa aérea específicos como MIM-14 Nike-Hercules o MIM-104 Patriot .
Historial operativo
El Kh-58 se desplegó en 1982 en el Su-24 M 'Fencer D' en servicio soviético.  El Kh-58U entró en servicio en 1991 en el Su-24M y Mig-25BM 'Foxbat-F'. La versión Kh-58E también se puede llevar en el Su-22M4 y Su-25TK,  mientras que el Kh-58UshE parece estar destinado a los Su-30MKK chinos.
Variantes

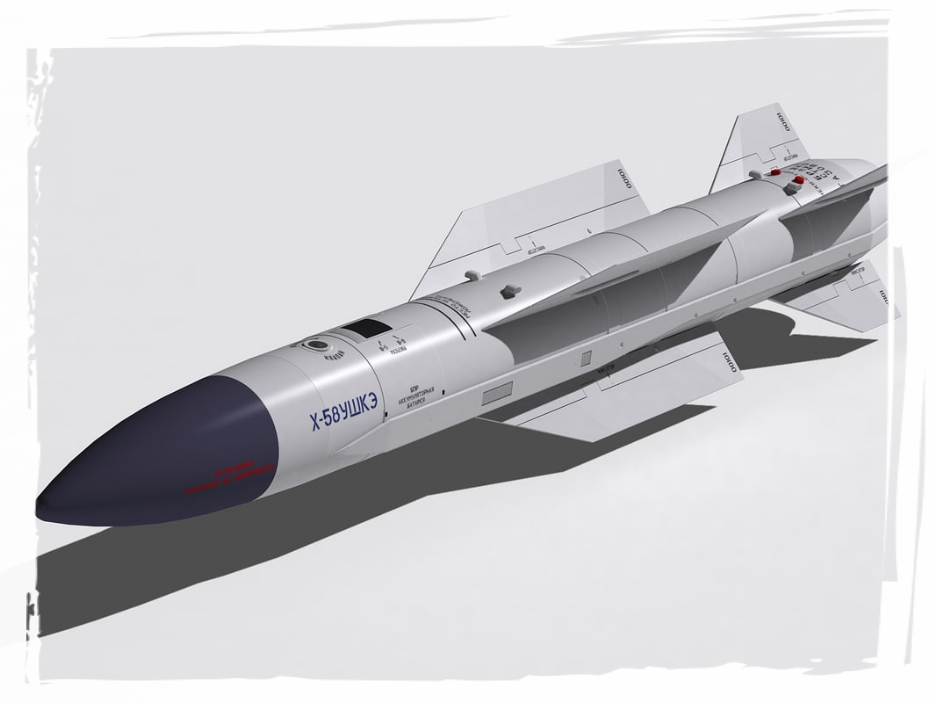

Kh-58UShKE
Kh-58 (Izdeliye 112) - versión original para el Su-24M.
Kh-58U : versión mejorada con mayor alcance y bloqueo después del lanzamiento.
Kh-58E : versión de exportación de Kh-58U, ofrecida por primera vez en 1991.
Kh-58EM : otra versión que se ofreció para la exportación en la década de 1990.
Kh-58UShE (Uluchshennaya Shirokopolosnaya Exportnaya que significa 'Mejorado, Banda ancha, Exportación'): nuevo buscador de banda ancha en el nuevo radomo, destinado al Su-30 MK.
Kh-58UShKE - versión con aletas plegables para carro interior en el Sukhoi Su-57 , presentado por primera vez en MAKS 2007.
Kh-58UShKE (TP) - versión con buscador UV infrarrojo de imágenes añadido , presentado por primera vez en MAKS 2015.
Algunas fuentes occidentales se han referido a un Kh-58A que está optimizado para radares navales o tiene una cabeza buscadora activa para usar como un misil anti-envío; probablemente representa otro nombre para el Kh-58U.
