A-10 Thunderbolt

Aviones > Indice de Naves

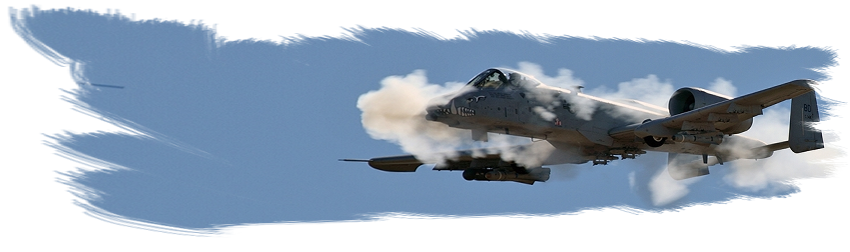

El Fairchild-Republic A-10 Thunderbolt II es un avión de ataque a tierra monoplaza, birreactor y de ala recta, desarrollado en Estados Unidos por la compañía Fairchild-Republic a principios de los años 1970. Fue diseñado a petición de la Fuerza Aérea de los Estados Unidos (USAF) para proporcionar apoyo aéreo cercano (CAS) a las tropas terrestres mediante el ataque a carros de combate, vehículos blindados y otros objetivos terrestres con una capacidad limitada de interdicción aérea. Es el primer avión de la USAF diseñado exclusivamente para misiones CAS.6
El A-10 está diseñado en torno al GAU-8 Avenger, un potente cañón automático que forma el principal armamento del aparato. El casco del avión incorpora unos 540 kg de blindaje y su diseño está pensado para dar prioridad a la supervivencia del avión, con las medidas de protección necesarias para permitir a la aeronave permanecer en el aire incluso después de sufrir daños significativos.
Su sobrenombre oficial, Thunderbolt II (‘trueno’ en inglés), viene del Republic P-47 Thunderbolt de la Segunda Guerra Mundial, un cazabombardero que fue especialmente efectivo en la misión de apoyo aéreo cercano. Sin embargo, el A-10 es más conocido por su apodo Warthog o simplemente Hog.7 Como misión secundaria, proporciona control aéreo avanzado, guiando a otros aviones contra objetivos terrestres. Los A-10 usados principalmente en esa misión fueron designados OA-10.8
Ha participado en operaciones de combate en la Guerra del Golfo, en los conflictos de Bosnia y Kosovo, en la Guerra de Afganistán y en la Guerra de Irak. Después de ser modernizado en varias ocasiones, está previsto que el A-10 no sea remplazado por el nuevo F-35 Lightning II hasta el año 2028 o incluso después.

Tipo:
Avión de ataque a tierra y apoyo aéreo cercano
Fabricante:
Fairchild-Republic
Primer vuelo:
10 de mayo de 1972
Introducido:
Marzo de 1977
Estado:
En servicio
Usuario:
Fuerza Aérea de los Estados Unidos
Producción:
1972 – 1984
N. º construidos:
715
Coste unitario:
11,7 millones de US$

Sistemas de armas
Aunque el A-10 puede portar un gran carga lanzable externa, su arma principal integrada es el cañón automático de calibre 30 mm GAU-8/A Avenger, de tipo Gatling con siete cañones rotativos. Esta arma, uno de los cañones más potentes de los que se hayan montado en una aeronave, puede disparar grandes proyectiles de tipo alto explosivo o perforante de blindaje de uranio empobrecido. En el diseño original el piloto podía cambiar entre dos velocidades de disparo: 2.100 o 4.200 disparos por minuto; pero esto se cambió a una cadencia de tiro fija de 3.900 disparos por minuto. El cañón tarda en torno a medio segundo en alcanzar la velocidad máxima, realizando 50 disparos durante el primer segundo y entre 65 y 70 a partir de entonces. Además, se trata de un arma precisa, capaz de situar el 80% de sus disparos dentro de un círculo de 12,4 metros desde una distancia de 1.220 metros (4.000 pies) mientras está en vuelo. El GAU-8 está optimizado para funcionar con la inclinación creada desde 1.220 m con el A-10 en un picado de 30 grados.

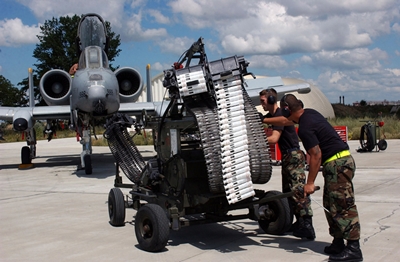

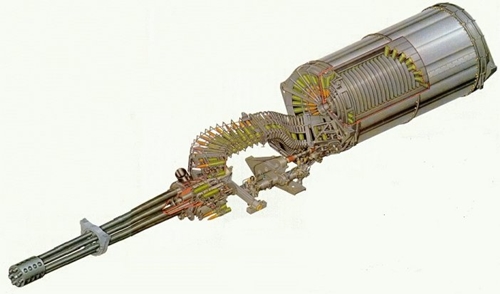

El fuselaje del avión está construido en torno al cañón. Por ejemplo, el tren delantero está desplazado a la derecha del avión para hacerle sitio al cañón rotativo; éste está desplazado unos centímetros al lado contrario, de manera que la boca del cañón por la que salen los proyectiles, que es la que se encuentra a las 9 en punto visto desde la parte frontal del mismo, queda perfectamente alineada dentro del eje longitudinal del avión (ver imagen). La munición del cañón se almacena en un tambor de 1,82 metros (11 pulgadas y media) de largo que tiene capacidad para un máximo de 1.350 proyectiles de 30 mm, pero que generalmente sólo se carga con 1.174. El daño causado por la detonación de la munición del tambor en caso de ser alcanzada por un proyectil explosivo enemigo sería catastrófico, por lo que se ha dedicado una gran cantidad de esfuerzo en proteger el tambor, instalándole múltiples placas de blindaje de distintos grosores entre el mismo y el revestimiento del avión para que si algún proyectil enemigo alcanza esa zona, éste detone antes de alcanzar el tambor. Adicionalmente cuenta con una capa final de blindaje alrededor del propio tambor para protegerlo de daños de fragmentación. La munición del cañón es cargada con un carro de municionamiento GFU-7/E hecho específicamente para el A-10 y el GAU-8.63.
En cuanto al armamento externo, el A-10 usa habitualmente el misil aire-superficie AGM-65 Maverick, con diferentes variaciones para guiado electro-óptico (por TV) o por infrarrojos. El Maverick permite atacar objetivos a mucha más distancia que el cañón, por lo que es más seguro en presencia de sistemas antiaéreos modernos. Durante la Guerra del Golfo, ante la ausencia de cámaras infrarrojas de barrido frontal (FLIR) en el propio avión, se utilizaron las cámaras de infrarrojos del misil Maverick para las misiones nocturnas. Otro armamento del que dispone son las bombas de racimo y contenedores de cohetes como el Hydra 70. Aunque el A-10 está preparado para lanzar bombas guiadas por láser, su uso es relativamente raro; a las bajas altitudes y velocidades que suele operar el A-10, las bombas no guiadas estándar ofrecen una precisión adecuada a un coste mucho menor.66 Los Thunderbolt II también suelen llevar un contenedor de contramedidas electrónicas (ECM) ALQ-131 bajo una de las alas y un par de misiles aire-aire AIM-9 Sidewinder bajo la otra para defensa propia.


Características generales

Tripulación: 1 piloto
Longitud: 16,26 m
Envergadura: 17,53 m
Altura: 4,47 m
Superficie alar: 47 m²
Perfil alar: NACA 6716 en raíz, NACA 6713 en punta
Peso vacío: 11.321 kg
Peso cargado:
Estándar: 13.782 kg
En misión CAS: 21.361 kg
En misión contra blindados: 19.083 kg
Peso máximo al despegue: 23.000 kg
Planta motriz: 2× turbofán General Electric TF34-GE-100A. Empuje normal: 40,3 kN (4.112 kgf; 9.065 lbf) 0,36 de empuje cada uno.

Rendimiento

Velocidad nunca excedida (Vne): 833 km/h (518 MPH; 450 kt) a 1.500 m con 18 bombas Mk 82
Velocidad máxima operativa (Vno): 706 km/h (439 MPH; 381 kt) a nivel del mar y descargado
Velocidad crucero (Vc): 560 km/h (348 MPH; 302 kt)
Velocidad de entrada en pérdida (Vs): 220 km/h (137 MPH; 119 kt)
Radio de acción:
En misión CAS: 460 km con 1,88 h de merodeo monomotor a 1.500 m y 10 min de combate
En misión contra blindados: 467 km con incursión y huida a nivel del mar y 30 min de combate

Alcance en ferry: 4.150 km (2.241 nmi; 2.579 mi) con viento en contra de 90 km/h y 20 min de reserva
Techo de servicio: 13.716 m (45.000 ft)
Régimen de ascenso: 30,5 m/s (6.000 ft/min)
Carga alar: 482 kg/m²

Armamento

Cañones: 1× cañón Gatling GAU-8 Avenger de 30 mm, con 1.174 proyectiles
Cañón GAU-8 Avenger en un A-10.
Puntos de anclaje: 11 (8× pilones subalares y otros 3× bajo el fuselaje) con una capacidad de 7.260 kg, para cargar una combinación de: Bombas:
Bombas de propósito general de la serie Mark 80 (Mk 81, Mk 82, Mk 83, Mk 84)
Bombas incendiarias Mk 77
Bombas de racimo BLU-1, BLU-27/B Rockeye II, Mk20, BL-755 y CBU-52/58/71/87/89/97
Bombas guiadas por láser de la serie Paveway
Bombas inteligentes JDAM (convencionales) y WCMD (de racimo) (A-10C)

Cohetes:
4× contenedores LAU-61 o LAU-68 (cada uno con 19× o 7× cohetes Hydra 70 respectivamente)
4× contenedores LAU-5003 (cada uno con 19× CRV7 de 70 mm)
6× contenedores LAU-10 (cada uno con 4× cohetes Zuni de 127 mm)

Misiles:
Misil AGM-65 Maverick en un A-10.
2× misiles aire-aire AIM-9 Sidewinder para defensa
8× misiles aire-superficie AGM-65 Maverick
Otros:
Contenedor SUU-42A/A dispensador de señuelos chaff y bengalas
Contenedores de contramedidas electrónicas AN/ALQ-131 y AN/ALQ-184
Pods de designación de objetivos Lockheed Martin Sniper XR y LITENING (A-10C)
2× tanques de combustible externos Sargent Fletcher de 600 galones para ampliar el alcance.

Aviónica
Pod rastreador láser AN/AAS-35(V) Pave Penny (montado en el lado derecho debajo de la carlinga) para ser usado con las bombas guiadas por láser Paveway.
HUD para vuelo técnico mejorado y apoyo aire-tierra.

Variantes

YA-10A
 Prototipos para el programa A-X, 2 fabricados.
A-10A
Versión de producción, monoplaza de ataque a tierra y apoyo aéreo cercano. Después de construir 6 ejemplares de preproducción, se fabricaron en serie 707 de estos aviones.
OA-10A
 Designación de los aviones A-10A usados como plataforma aerotransportada de control aéreo avanzado, sin cambios físicos, sólo cambia el tipo de misión que realizan.
A-10
Night/Adverse Weather: Prototipo de versión biplaza, diseñada para funcionar de noche y con condiciones meteorológicas adversas. Fue cancelado y no entró en producción. El único ejemplar creado fue la conversión de un A-10A existente.
YA-10B
 Propuesta de una versión de entrenamiento biplaza del A-10 que fue cancelada, ninguna unidad construida.
A-10C
Designación de los aviones A-10A actualizados bajo el programa gradual Precisión Engagement.
A-10 PCAS
Versión no tripulada desarrollada por Raytheon, Rockwell Collins y GE Aviation.
