Desarrollo de Armas Argentinas

Sistemas > Armas-Weapons



FAMILIA FAS


FAS-250

Bomba frenada de 262Kg Pesos: total 262 Kg, explosivo: 96 Kg. Longitud: 216 cm. Rosca ojiva: 2 1/2" - 12 Un-2A. Rosca culote para amarre: M64x1,75-6H. Rosca culote para espoleta: M56x1,5-6H. Acople para espoleta lateral: 2 tornillos M4x0,7. Explosivo: TNT - Tritonal - H6. Anclajes: NATO y WP.

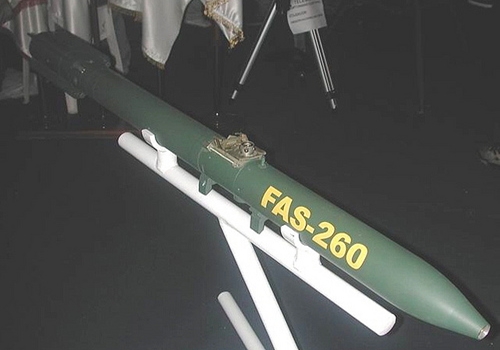

FAS-260


Bomba anti-pista Bomba retardada por paracaídas y acelerada por cohete. Peso: 37kg. Altura mínima de lanzamiento: 80 mts. Velocidad de lanzamiento: 350 a 500 kts. Penetración: 30 cm antes de explotar. Lanzadas en soportes de 9 o 18 bombas. Utilizada por: Lanzabombas con intervalometro LI-18B y LI-9B. Tamaño: Diámetro 10 cm, largo 180 cm.

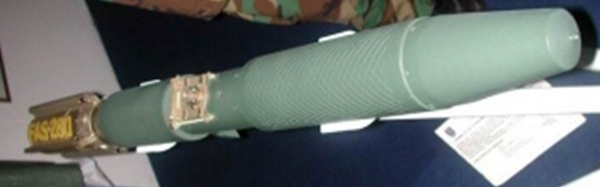

FAS-280


Bomba  frenada de fragmentación de 34 Kg.  Bomba contra aviones en tierra, personal  y vehículos no blindados y ligeramente blindados. Peso: 34 Kg. Altura mínima de lanzamiento: 80 m. Velocidad de lanzamiento: de 350 a 550 kts. Cabeza Explosiva: 6 Kg de HE y 14Kg de material Fragmentable incluyendo estructura exterior de acero fragmentable en 1500 partes, 2400 bolillas de acero de 8 mm y 2g y 2000 de 9 mm y 3g. Penetración: Placa Blindada de 7 a 20 mm. Utilizada por: LI-18B, LI-9B. Dimensiones: largo 148,4 cm, diámetro 12 cm.

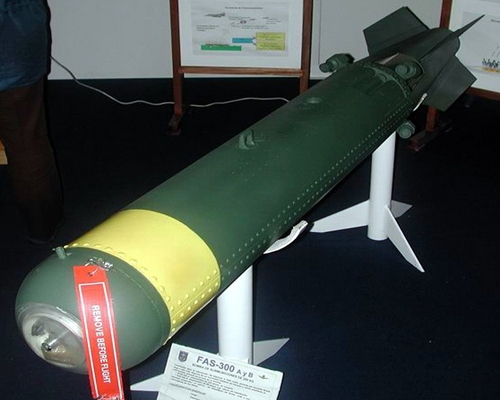

FAS-300


Bomba Cluster de 250Kg En versiones: FAS-300A con 220 bombetasCAM-1 de los tipos AP, AT o INC con espoleta de impacto y FAS-300B con 88 bombetas con espoleta de retardo de hasta 52 h. Dispersión: 130mx450 (o 100x100m o 7850 m2 a baja altura) o 34.200 m2 o 58.500m2 según DGID. Velocidad de traslado: 600 kts. Velocidad de lanzamiento: 200 a 600 kts. Altura de lanzamiento: 60 a 5000 mts. Peso: 225Kg o 250Kg. Nota: La bomba es frenada y rotada por cohetes y fue fabricada por FM Fray Luis Beltrán. Utilizada por: A-4AR, OA-4AR, IA-58A, M-5A Mara, M-5F Dagger T, M-5F Finger IIIA dimensiones: largo 129,7 cm, diámetro 26,5 cm.

FAS-500

Bomba Cluster de 500Kg Prototipo. Con 1020 CAM 1 (AP y AT) o 176 MOR 1 (granada explosiva fragmentada) y 2 (granada explosiva prefragmentada).

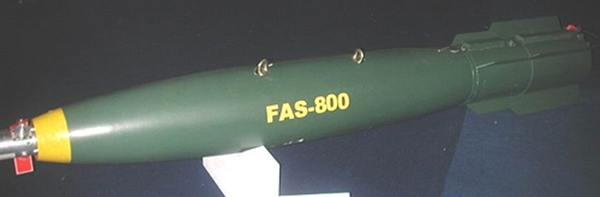

FAS-800A

Bomba de fragmentación de 250 Kg 0 Dispersión: hasta 53.000 m2. 260x100 m. Fragmentos: 38.000 bolillas AP de 9 mm. Espoleta: De proximidad FAS 1020. Cola de Retardo: Puede llevar cola frenada CFP 250. A todos los efectos compatible con la Mk-82. Dimensiones: largo 216,6 cm, diámetro 27,3 cm. Peso: 250Kg . Velocidad máxima de traslado: 600Kts. Velocidad de lanzamiento: entre 250 y 500 Kts.

FAS-800B

Bomba de fragmentación de 125 Kg Con bolillas AP de 9 mm, espoleta de proximidad FAS 1020 y opcionalmente cola Frenada CFP. A todos los efectos compatible con la Mk-81. Velocidad máxima de traslado: 600Kts. Velocidad de lanzamiento: entre 250 y 500 Kts.

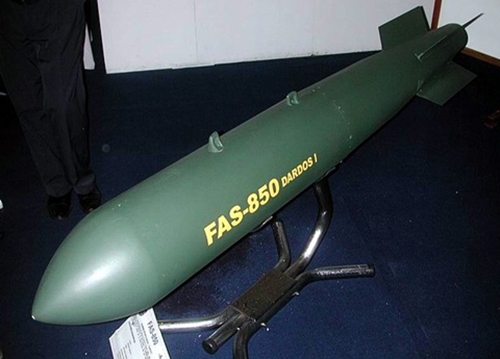

FAS-850 DARDOS I


Bomba Stand-off de 250Kg 1 Prototipo de pruebas sin espoleta ni carga explosiva. La carga teórica serian 91 bombetas AP y AT por un total de 150Kg y un peso total de 250Kg. Alcance 13 Km. Velocidad de lanzamiento: 200-550 Kts. Velocidad de transporte: 600Kts. Dimensiones: largo 220 cm, diámetro 26,5 cm. Varias lanzadas. Primera fase de un proyecto para lograr un arma stand-off de más de 80Km de alcance.

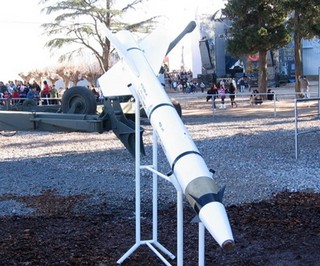

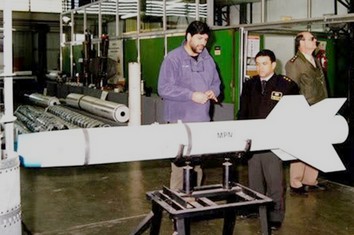

AS - 25k
Este misil es uno de los últimos desarrollos de CITEDEF, y se presentará en versiones aire-mar y aire-superficie. El misil posee un cohete booster de aceleración y un cohete crucero de propergol sólido que le dan un alcance de 25 Km elevando su velocidad hasta Mach-2.
Su peso de lanzamiento no supera los 240 Kg. Con una cabeza explosiva compuesta por unos 60 Kg de Hexolita 50.50.
El CITEDEF AS-25k con cabeza IR (Pasiva) ya está completamente desarrollado y listo para las pruebas de disparo. Se trabaja sobre un designador/ubicador de objetivos láser y que podría darle a este misil una versión por guiado láser. También está en pañales el estudio de una versión TV.
El Departamento de Visión Aplicada de CITEDEF ya dió algunos resultados al respecto. La detección se realiza por medio de una cámara de estado sólido CID, siendo el detector una matriz de 512 por 505 píxeles en horizontal y vertical respectivamente. La imagen tomada por la cámara, es tratada en cada cuadro en tiempo real a fin de obtener las coordenadas en <X> y en <Y> del baricentro. La exigencia de velocidad en el tratamiento de la imagen no permite que la solución sea solamente por software.

A tal efecto es que se realiza una primera depuración horizontal y una segunda depuración vertical por hardware, previo al mapeo de la imagen en memoria, eliminando todas aquellas figuras cuyas dimensiones no estén dentro de los valores esperados para el cuadro. La etapa de depuración vertical toma la información del primer mapa de memoria realizado en tiempo real por medio de circuitos de tecnología TTL Fast y procede a una segunda depuración realizada de a bytes por medio de EPLD (Erasable Programmable Logic Devices). Los chips utilizados fueron los EPM5128 compuestos por 128 macro celdas permitiendo lograr un alto nivel de integración en un volumen pequeño con posibilidad de programación y borrado, elementos altamente indicados para un desarrollo. El tema es que todavía se esta lejos de poner esto en la cabeza del misil y que este cumpla con los requerimientos de dar en el blanco con precisión.
esta proyectado que el misil tenga cuatro versiones:

AS-25K-RC -Radio Comando
AS-25K-IR - IR Pasivo
AS-25K-LS - Láser
AS-25K-TV -Televisión

El AS-25k es el desarrollo natural del Martín Pescador MP-1000. Sus principales mejoras serían:
Velocidad y alcances mejorados (merced a la aceleración por booster)
Guía mejorada sobre altura/alcance y deriva (frente al MP-1000 que lo era sólo en altura/alcance)
Sistema "Fire and Forget" (merced a un sensor de búsqueda IR, frente al guiado manual/radioeléctrico del MP-1000).
Alcance Mejorado (se esperan 25 km, por ello el "25K" en la denominación del misil).
Ya se ha terminado virtualmente la etapa de determinación de factibilidad, con exitosos ensayos en banco de los distintos componentes dinámicos del misil. Posteriormente, se elegirá un sensor IR para guiar el misil, posiblemente mediante un Joint Venture con una empresa extranjera. Tras las pruebas finales, se decidirá su fabricación, en otra institución (recordemos que CITEDEF básicamente investiga).
La incorporación del AS-25K dotaría a aviones y helicópteros de la Armada Argentina con una excelente capacidad A/S, virtualmente Stand-off por las características del misil (alcance de +/- 12 NM). A su vez, incorpora tanto el concepto soft kill en ataques ASuW (aumentando, por ejemplo, la relación costo-eficacia con respecto al uso del AM-39 contra unidades menores) y permite el ataque a blancos terrestres, desde aviones jet, con armas inteligentes, cuestión que hasta ahora sólo se desarrollaba en parte merced a los MP-1000.

Fuentes/Textos: Fuerzasnavales.com - Perú Defensa Nacional

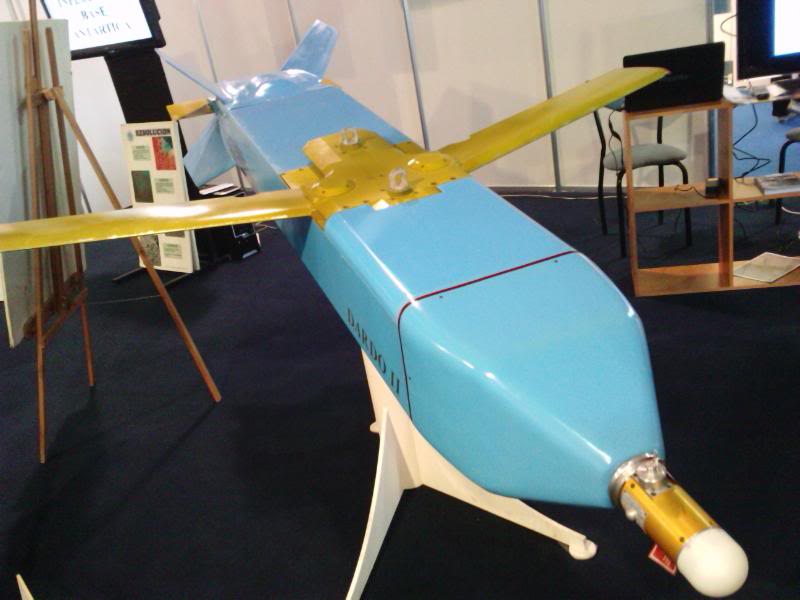

DARDO II

La bomba Stand Off de guía por GPS tipo JSOW (Joint Stand-Off Weapon) será próximamente  producida en serie para las FFAA Argentinas.
Se trata del primer ingenio de este tipo con el que contarán tanto la Fuerza Aérea como la Armada Argentina para poder equipar a sus aeronaves de combate, potenciando su capacidad de ataque.
En el año 1997 comienza este programa en el Departamento de Producción y Desarrollo de la Fuerza, una división del Comando de Material, habiendo innumerables rumores y un puñado de fotos en algunas revistas dándole el nombre de Dardo, siendo producto directo del trabajo del Centro de Investigaciones Aplicadas (CIA) y con colaboración directa del Instituto Universitario Aeronáutico, en la provincia de Córdoba. Tal es la expectativa puesta en este nuevo ingenio que ha sido probado en numerosas oportunidades primero por las aeronaves asignadas al Centro de Ensayos en Vuelo (CEV) tales como el Mirage IIICJ que se encontraba en servicio hasta hace unos años, el IA-58 Pucara, IAI Finger, A-4AR y todo medio capaz de portar esta nueva bomba. Su desarrollo ha tenido los mismos obstáculos que nuestro país desde fines de los 90's con sus crisis económicas y reestructuraciones de estos 12 años, además de un privilegio político que se ha dado a los proyectos del complejo militar industrial especialmente a equipos de capacidades duales, tanto tácticas como para apoyo al ámbito civil, casi dejando en un segundo lugar la investigación de nuevos sistemas de armas.
Con los lógicos problemas de desarrollar armamento de semejante sofisticación, además de reducido presupuesto, la Dardo II ha avanzado mucho desde ser meramente un gráfico en una computadora así como etapas de túnel de viento, envolvente de vuelo, desarrollo de nuevo software para sistemas de control de vuelo, navegación y todo lo que la compone.
Puede ser lanzada a una altura de 30.000 pies logrando un alcance de 40 Km. con 125 Kg. de carga útil y un peso total de 250kg. sin propulsión. Para la fabricación de la misma se utilizarán materiales compuestos.
Sin embargo, una de las etapas del proyecto contempla el agregado de un motor cohete que le daría un alcance aún mayor, aproximado a los 70 Km.
La altura máxima que se la puede lanzar es de 50.000 pies y las velocidades son: máxima de transporte 600 nudos; máxima de lanzamiento: 550 nudos; mínima de lanzamiento 200 nudos. Sus dimensiones básicas son: largo 2,20 mts. y ancho total: 265 mm.

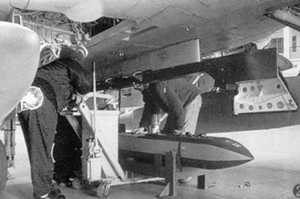

La adaptación de la guía GPS ya fue ensayada con éxito en las pruebas realizadas oportunamente. Está previsto dotar con esta arma a los Mc Donnell Douglas A-4AR Fightinghawk de la FAA, en el cual ya se han llevado a cabo los primeros ensayos, poniendo a prueba las alas desplegables de manera satisfactoria. A su vez, cabe destacar que esta bomba también ya ha sido probada en los Super Etendard de la Aviación Naval Argentina, por lo que se realizó un segundo lanzamiento en agosto de este año, en ambos
casos la bomba se cuelga en la estación central del avión. De esta manera se dotaría a ambas Fuerzas con un arma de precisión de largo alcance. Las primeras pruebas habían comenzado en 2003, fundamentalmente para el perfeccionamiento aerodinámico, y los lanzamientos se efectuaron desde un Mirage IIIC (C-717) perteneciente al CEASO (Centro de Ensayos de Armamentos y Sistemas Operativos), dependiente de la Dirección General de Investigaciones y Desarrollo, del Comando de Material, con singular éxito.


Aunque aún no se ha dado a conocer cuál será el lugar donde se fabrique, una estimación preliminar podría indicar que la recientemente recuperada fábrica de aviones FAdeA sería el lugar más apropiado por sus facilidades. En palabras de legisladores de la comisión de Defensa Nacional, fue difundido que en un plazo de 4 años podrían llegar a producirse 400 bombas a costos inferiores a los del mercado internacional.Por lo poco que se sabe la Bomba Stand Off Dardo II ha evolucionado en tres variantes la primera (Dardo Mk I) era asistida por un cohete lo que le da un alcance de 15 km mientras que la Dardo Mk II es un arma guiada por GPS y su alcance duplica a la de la Dardo Mk.
Según comentarios hay en desarrollo una Dardo (Mk III) la cual es asistida por un pequeño micro reactor.
Versiones reducidas de la Dardo II, al menos conceptualmente, son también utilizadas en el entrenamiento de Defensa Aérea tanto para ser interceptados por aeronaves así como también la propia artillería, mantenido el debido adiestramiento con el armamento que se enfrentaría en estos tiempos.
